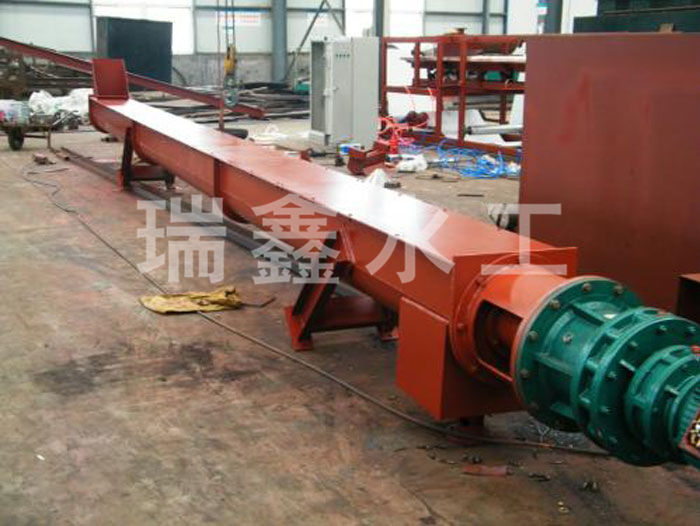

无轴螺旋输送机

主要结构与工作原理

无轴螺旋输送机由驱动机构（电机减速机、传动轴）、U型槽与支架、无轴螺旋、衬条、盖板、进料口、出料口、紧固件等部件组成。输送机具有合适的旋转速度，既能达到输送栅渣（或污泥）的目的，又不造成阻塞。

1、主要结构：

⑴螺旋槽采用大于4.5mm板材在专用模具上压制成U形断面，螺旋输送槽的底部设置呈半圆状的耐磨衬圈，材料采用耐磨性能高的非金属材料制作，衬圈圆弧与螺旋体半径相吻合，以减少过量间隙提高输送效果，耐磨衬圈的使用寿命高，衬圈的设置方便安装和更换，使用寿命保证2年以上。衬板高度要高于输送机槽的中心。

输送机槽体上制作进料口，供进料使用。整台输送机除进料口敞开外，其余部分沿螺旋槽加平盖封闭。

进料口设计与格栅或脱水机排料口相对应，满足物料完全落入输送机的要求。出料口设置在输送机有驱动机构的另一端。

机架采用不锈钢制造，采用型钢支撑固定在混凝土土建基础上。

⑵无轴螺旋片采用高强度材料制造，具有足够的强度和刚度，无轴螺旋叶片采用专用工装模具热拉成形，成形后的叶片间距均匀、统一。外圆直径与U形槽相配套，并具有合适的旋转速度，既能达到输送物料的目的又不会造成阻塞。厚度不小于20mm。螺旋片片高不小于80mm。

⑶驱动机构组装在螺旋输送机一端，与螺旋叶片驱动轴直接连接，无需联轴器。减速机为斜齿轮与蜗轮齿轮组合的形式，法兰式安装，传动效率高、低噪声、使用寿命长、运行平稳。

减速机轴承有良好的润滑，其工作寿命不低于100000小时。齿轮减速电机应采用知名品牌，服务系数不小于1.6。齿轮为合金钢，淬火、磨齿处理，齿面硬度不低于HRC58～62。 驱动电机适用于380V、3相、50Hz，设计的防护等级为IP65，绝缘等级为F级，电机额定功率比大实耗功率大20%，转速小于1500r/min。

输送机设置过载的保护和报警。驱动装置应适用于户外使用，其防护等级为IP65。
